放射される電磁波の電場の角度分布が、非相対論的に運動する荷電粒子のそれと同じになるアンテナをdipole antennaと呼ぶ。

弐本の平行に置かれたdipole antennaからの放射を考える。 dipole antennaをantennaに平行なdipole moment ${\bf d}_1,{\bf d}_2$で置き換える。 ${\bf d}_1,vd_2$は振幅がそれぞれ$d_1,d_2$でin phaseな角振動数$\omega$で振動している。 antennaの向きをz軸とし、 二つのantennaの中心の位置がそれぞれ $(x.y)=(0.-l/2),(0,+l/2)$であるとする。

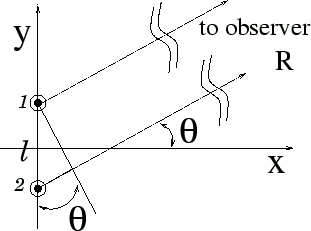

図 2: 弐本のdipole antennaと観測者の位置関係
