フィルタホイールの検討
2009年7月14日　東谷

検討課題
　　・瞳+200mm （検出器側）、ビームサイズは 140mm
　　　のところでフィルタホイール式にするとどんな感じか。


疑問
　　・R方向の空間はどれだけ空いているか？
　　・フィルタ厚みはどのくらいになるか？


メリット
　　・駆動部分は１つのステップモータと回転ギヤだけであり最も標準的なやり方。
　　　実績のある駆動機構（モータ等）を応用できる。
　　・フィルタの製作もそれほど困難ではないこと。
　　・パタパタに比べてバッフリングしやすい。


デメリット
　　・ターレット径が大きいこと。打ち上げの振動に対して１点で支えられるか。


検討項目
　　・フィルタを何枚にするか。
　　・二段式にできるか？

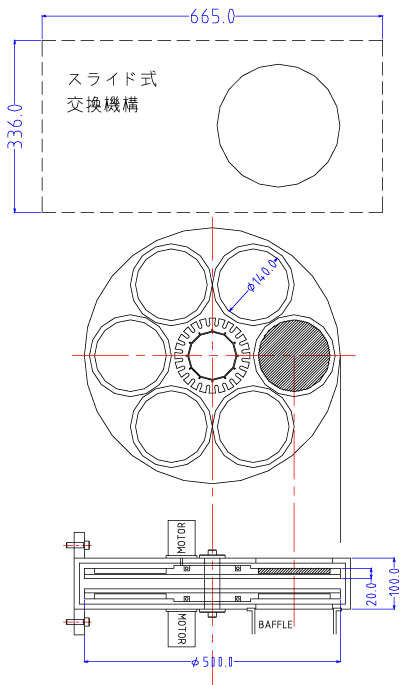

ポンチ絵のポイント
　　・１段６枚にする場合、１枚はブランクとしてフィルタは５枚、
　　　２段にすれば１０枚入る。
　　・フィルタ厚みは10mmで描いている。
　　・ホイール径は500mmくらいにおさまりそう。
　　・２段式で厚さ（光軸方向）は100mmくらい（フィルタ厚による）。
　　　ちなみに、JWSTのホイール径は307mm、9100g、ポジション数は8。
　　・φ140mmフィルタの場合、これ以上ホイールを小さくすると無駄な部分が増える。
　　・位置センス方式にも依るが、InfraredLab式にホイールの円を多角形でカットすると位置センサなどの
　　　取り付け精度が上がるかも？軽量化にもなる。
　　・ベンチの形状、次の光学系とのアッセンブリ、アラインメントの基準点、はどうするか。
　　・超高真空＋極低温＋耐放射線仕様のモータを想定。たとえばPhytron 。

　　


そのほか
　　・Barrとかだとφ10"までの赤外平面板フィルタは作れると書いてある。
　　・JWST/NIRSpecのフィルタホイールについてメモ
